E-Innováció 4. Alkalmazási példa – Okosotthon, világítás, roló- és klímavezérlés

2023 5 29.

Összefoglalás :

A február havi számmal kezdődően a Magyar Elektronika hasábjain egy új cikksorozatot indítottunk az Endrich Bauelemente Vertriebs GmbH legújabb innovációiról, melyekkel a hazai és nemzetközi kiállításokon és konferenciákon találkozhatnak az érdeklődő szakemberek az év folyamán. Jelen számunkban egy olyan mintarendszert szeretnénk bemutatni, mely tervezésekor felvonultattuk az E-IoT koncepció jónéhány elemét, kezdve az előző lapszámban bemutatott szenzor és kommunikációs pajzsoktól a felhő alapú adatbázison keresztül a WEB és a mobiltelefonos applikáció alapú adatmegjelenítésről. Az utolsó hetekben a Budapesti Műszaki és Gazdaságtudományi Egyetem Villamosmérnöki és Informatikai Karán végzős gyakornokunk segítségével elkészült a Fibocom MA510 NB-IoT/LTE-M és 2G GSM modemjének C++ könyvtára, az objektumorientált érzékelő és adatbeküldő szoftver és megszületett a legújabb adatmegjelenítő eszközünk, az Android mobilapplikáció is. Az otthoni okoseszközök, mint például a rádiós klíma, árnyékoló roló és világítótestek Bluetooth-on keresztüli vezérlésére pedig kidolgoztuk egy szimulátor alkalmazást. Jelen írásunkban ezt a komplex okosotthon koncepciót részletezzük.


Az E-IOT platform segítségével kialakított okosotthon mintaalkalmazás

A korábbi írásainkban részletesen tárgyaltuk az E-IoT platform hardver elemeit, melyek jellemzően valamilyen népszerű mikrovezérlő (GD32 ARM/Risc-V, Microchip SAMD21 és SAMD51 vagy RP2040) köré épült saját fejlesztésű miniszámítógépek IoT funkciókkal kiegészítve. Ezek a 2in1 (szenzor és kommunikációs pajzs) vagy 3in1 megoldások (Single Board Computer) egy készülékben egyesítik az IoT végpontok számára nélkülözhetetlen szenzor, az ezek adatgyűjtését irányító vezérlő, és az adatok továbbítására szolgáló vezetékmentes (LPWA) kommunikáció funkciókat. A mikrovezérlő kiegészíthető további vezetékmentes lokális WLAN hálózatot megvalósító eszközökkel is, melyek felhasználhatók további okosszenzorok rendszerbe integrálására, ilyen volt például a korábban bemutatott Neo.Cortec sub-Gigahertz ISM frekvenciasávban működő MESH szenzorhálózat, melyet az E-IoT eszközök nagy része támogat. Amennyiben a lakásban lévő általános célú okoseszközök (klíma, árnyékoló roló, világítás) vezérlését is el kell végezni, akkor WiFi vagy Bluetooth kapcsolatot is kell integrálni a központi vezérlőnkbe. Így a most megvalósított koncepcionális okosotthon rendszer is kapott egy Bluetooth 2.0 modult, ami egy okostelefonon futó BlueTooth Terminál program segítségével képes megjeleníteni a szenzorok által mért adatokon alapuló döntésekhez tartozó parancsokat, ezzel emulálva egy valós okosotthon rendszer lokális vezérlőhálózatát. A rendszer kihasználja az Endrich IoT szolgáltatásait, a mért szenzor adatokat felhőalapú adatbázisba juttatja a GSM hálózat segítségével (UDP), a mobil eszközökön valós idejű adatmegjelenítésre alkalmas és az MCU lokális vezetékmentes kapcsolaton keresztül parancsokat is képes adni az okoseszközöknek.

A megvalósított mintarendszer a következő funkciókkal rendelkezik:

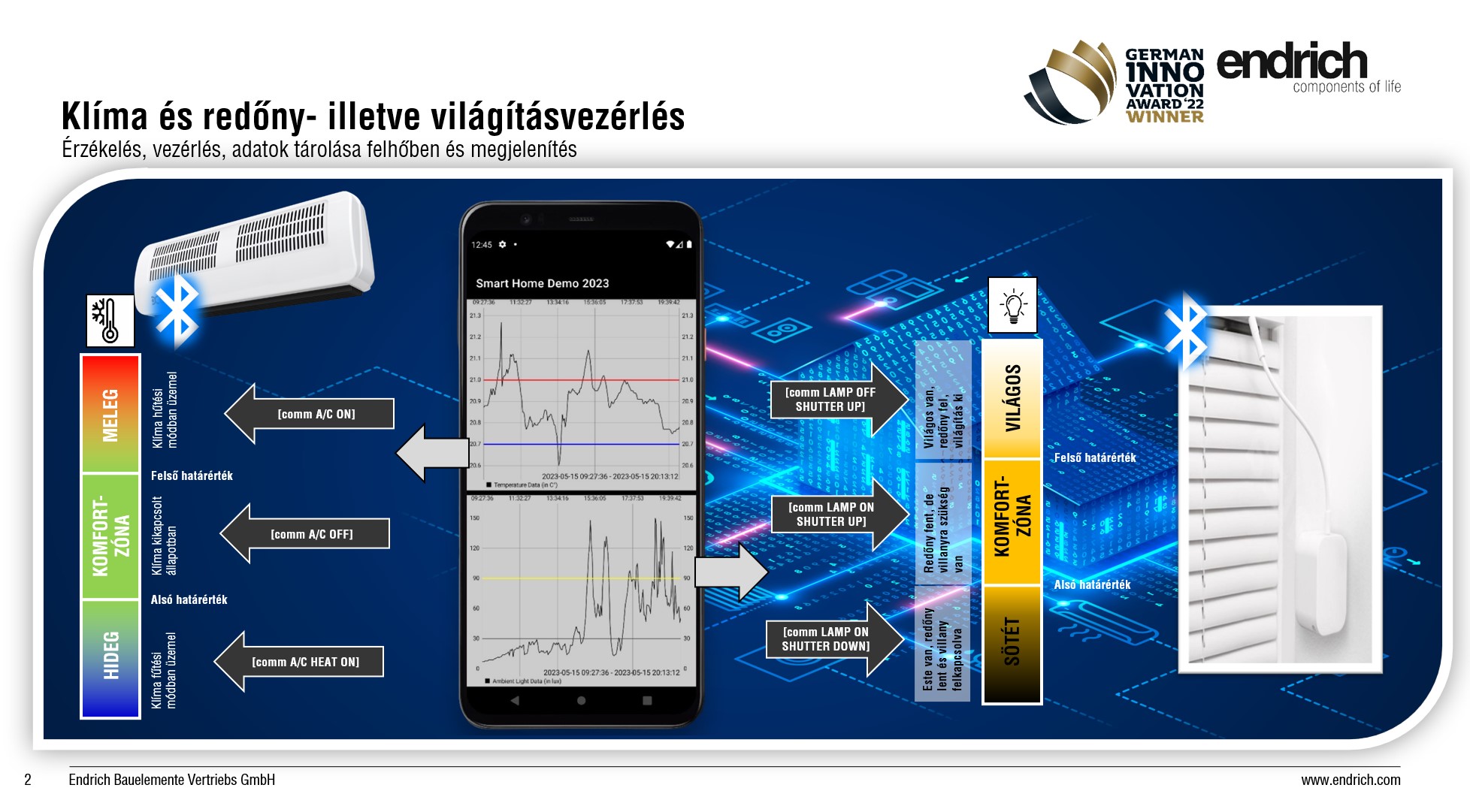

[1] Az okosotthon mintaalkalmazás vezérlési struktúrája

A rendszer felépítése

Az alkalmazott központi hardver szinte bármelyik E-IOT eszköz, a RISC-V alapú E-IOT board, a tetszőleges SBC-hez UART-on keresztül illeszthető 3BIG-MOD és a hozzá tartozó kiértékelő lap, vagy az előző részben említett IoT Arduino-hoz vagy Raspberry Pi-hez fejlesztett IoT pajzs is lehet. Közös elvárás, hogy szenzorokra van szükség, ahhoz pedig, hogy az általuk mért jellemzőket felhő alapú adatbázisba juttassuk, valamilyen kommunikációs eszközzel kell kiegészítenünk őket. Ahhoz, hogy az SBC IoT csomópontként működhessen eddig is sok lehetősége volt a fejlesztőknek, hiszen a kereskedelmi forgalomban kapható miniszámítógépeken hozzáférhető I/O portok sokasága lehetővé teszi, hogy akár analóg, akár digitális (I2C) szenzorokat illesszenek a készülékhez, a UART porton keresztül pedig GSM modem képes az adatok felhőbe juttatására, azonban az E-IoT készülékek minden szükséges funkcióval rendelkeznek.

Bármelyik Endrich IoT pajzson megtalálható a légnyomásszintet, a környezeti hőmérsékletet és a differenciális légnyomás alapján kalkulált magasságot érzékelő szenzor, és a látható tartományban, az emberi szem spektrális érzékenységét közelítően modellező ALS szenzor is. Az MCU lap szabad portjai továbbra is használhatóak külső perifériák illesztésére, így egy második UART porton keresztül csatlakoztatható valamilyen BT eszköz, például az általunk használt HC-05 BT2.0 modul. A pajzson található egy az MCU UART portával összekapcsolt LPWA modem is, mely a soros porton az MCU felől érkező AT parancsok segítségével a celluláris hálózatot használva juttatja el az adatokat az Endrich felhőalapú adatbázisába, vagy egyéb publikus felhőszolgáltatókhoz. Az elérhető szolgáltatások közül alacsony energiafogyasztás mellett igénybe vehetjük az NB-IoT vagy az LTE-M LPWA hálózatokat, azonban ezek hiányában sem kell lemondanunk az adatküldésről, mert a modem képes a 2G/GPRS hálózaton is kommunikálni.

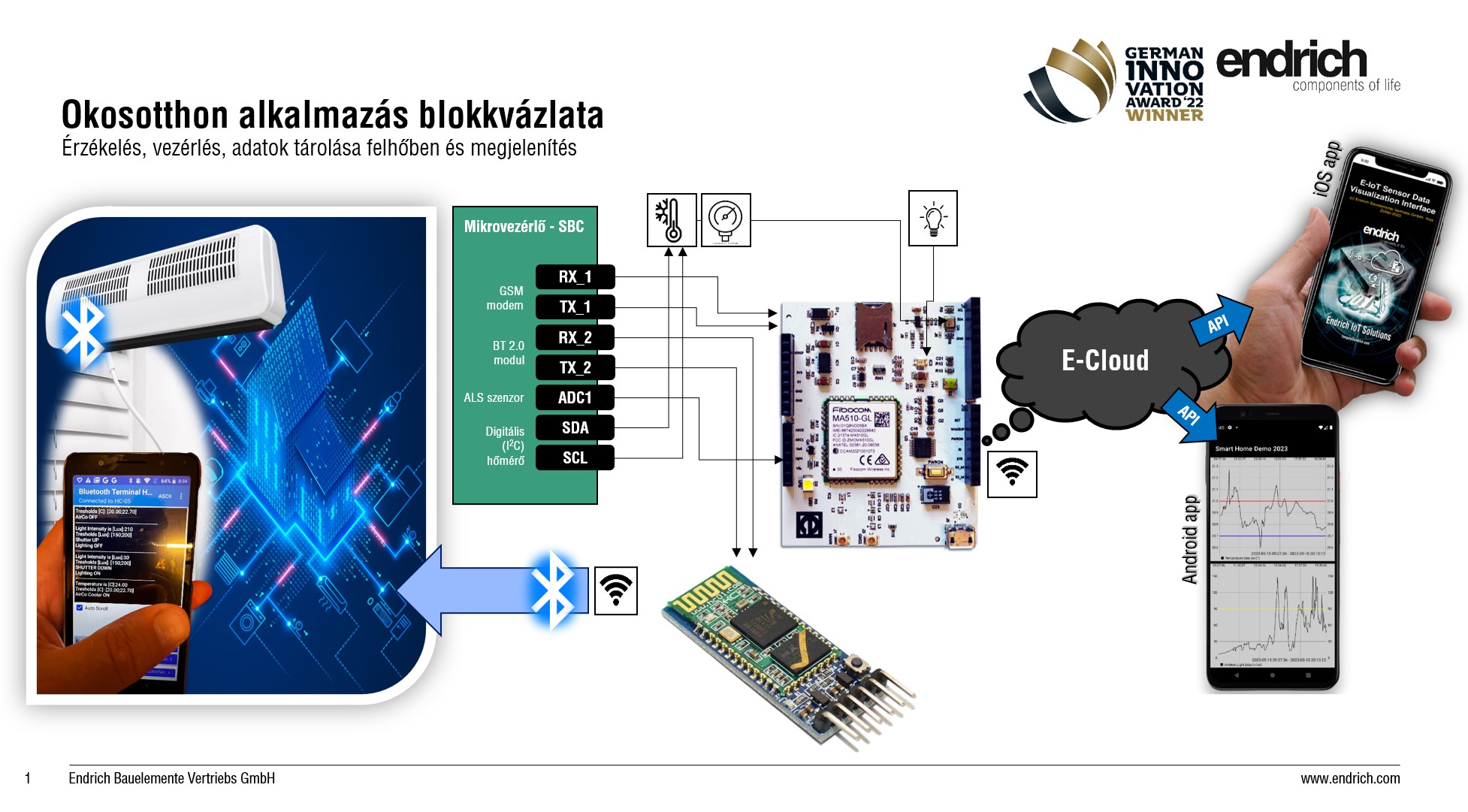

[2] Az E-IOT okosotthon rendszer felépítése

Az adatok felhőbe juttatása és megjelenítése

Az alkalmazott E-IoT eszközhöz fejlesztett C++ könyvár lehetővé teszi az egyes érzékelők adatainak kiolvasását és kiértékelését is. A mért adatok alapján azonnal lehetőség van a BT2.0 modulon keresztül parancsok kiadására a helyi BT eszközök felé. Az MA510 GSM modemhez fejlesztett kommunikációs könyvtár minden a modemmel és a GSM hálózattal kapcsolatos szükséges funkciót támogat, így - a teljesség igénye nélkül felsorolva - egyszerűen lekérdezhető a Modem és a SIM kártya azonosítója, az Endrich felhőszerver DNS adatai, képes a szerver és a modem között UDP-csatorna létesítésére, a küldendő JSON távirat felépítésére, kódolására és feladására, elküldésére is. Az E-IOT felhőalapú adatbázisa az adatokat egységes formában kéri ahhoz, hogy a Visualization Gateway és az applikációs megjelenítést támogató API-k számára egységes adatstruktúra álljon rendelkezésre.

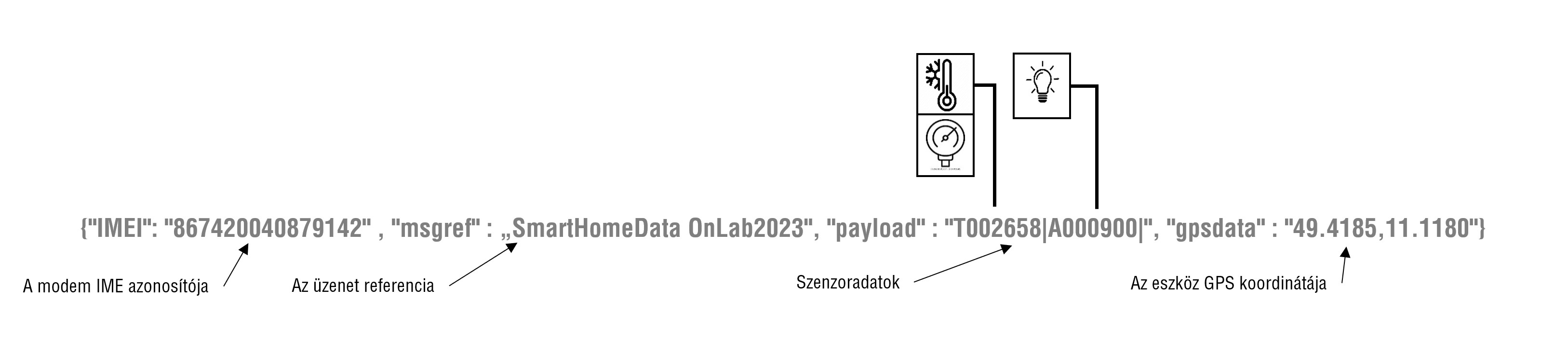

Az így felépítendő JSON telegram a következő szerkezetű:

E-Innováció 4.  Alkalmazási példa – Okosotthon, világítás, roló- és klímavezérlés

A létrehozott JSON távirat kódolásáról és annak feladásáról a C++ könyvtárfüggvények gondoskodnak, maguk a modem műveletek az MCU és a Modem UART adatkapcsolatán keresztül AT parancsok segítségével valósulnak meg..

Az E-Cloud relációs adatbázisába kerülő adatok hozzáféréséről az E-IoT rendszer többféleképpen gondoskodik. A felhasználóknak lehetősége van – felhasználói bejelentkezés után – a WEB-es ügyfélportálon kerül letölteni, az E-Visualization Gateway Webes műszerfal segítségével megjeleníteni, vagy a rendelkezésre álló API-k segítségével saját applikációba integrálni. Ez utóbbi módszert használta gyakornok kollégánk is a frissen kifejlesztett Android okostelefonos applikáció megvalósításához. Az API meghívásakor a lekért eszköz adatai szintén JSON szerkezetben állnak rendelkezésre, melyek feldolgozásával grafikus megjelenítésre van lehetőség.

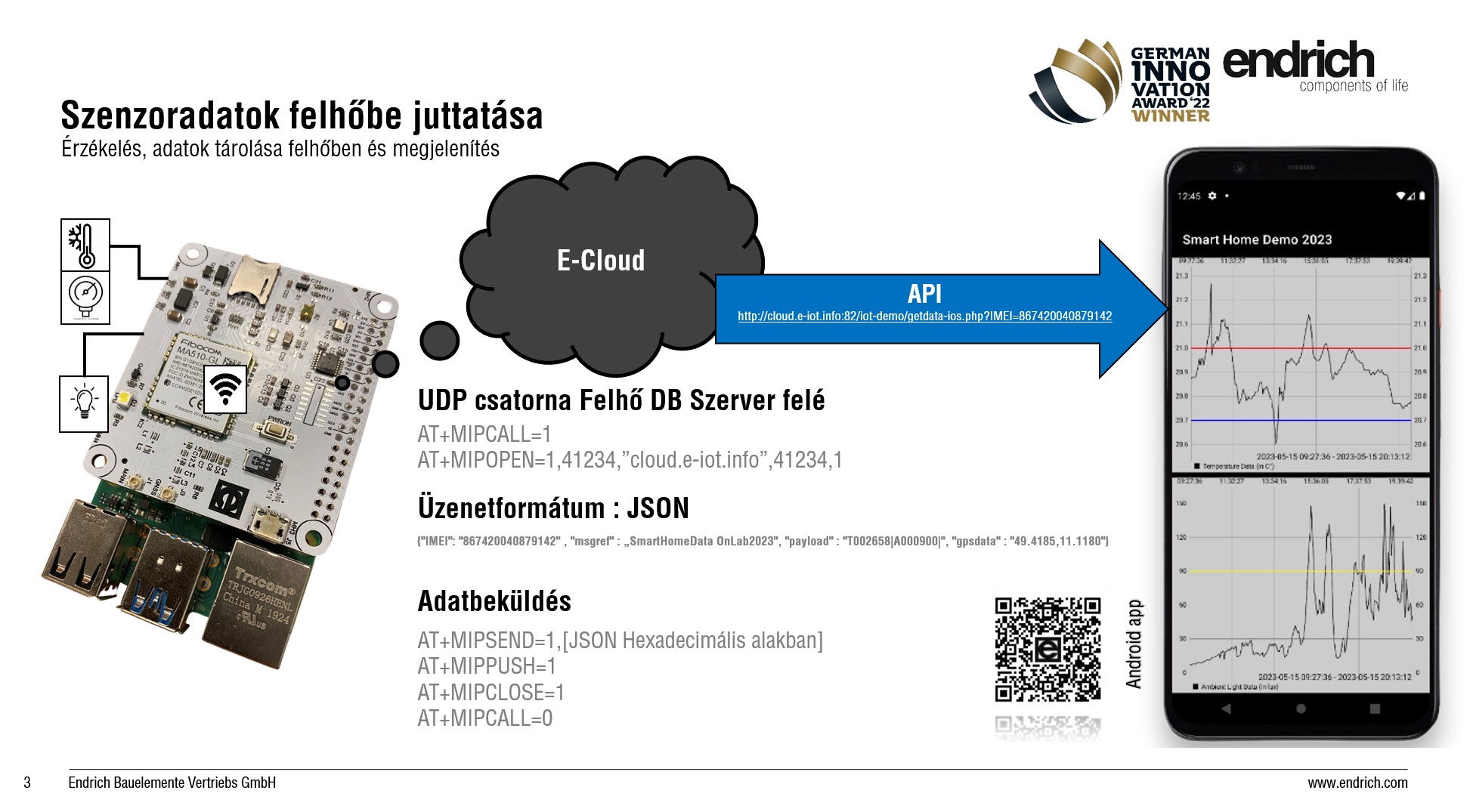

[4] Az okosotthon mintarendszer távoli szerverrel (E-IoT Cloud-al) való kommunikációja

Lokális okoseszköz-vezérlés emulációja Bluetooth-on keresztül

Az E-IOT SBC hőmérséklet és látható fény intenzitás szenzorai által érzékelt adatok alapján az MCU egyszerű döntéseket képes hozni az 1. ábrán vázolt rendszerben. Ahhoz, hogy ezen egyszerű döntések alapján az otthoni okoseszközöket vezérelni tudjuk, valamilyen támogatott vezetékmentes lokális rádiós kapcsolat létesítésre van szükség, ilyen lehet a WiFi, vagy a Bluetooth technológia integrálása. Mintarendszerünkben egy Bluetooth 2.0 modult használunk egy szabad UART Tx és Rx lábainak csatlakoztatásával a HC-O5 Rx és Tx lábaihoz, ezek után már csak 5V tápfeszültséget kell biztosítani a modul számára és a soros porton való kommunikáció útján parancsolat küldhetünk. Mivel általános koncepcionális megoldásban gondolkodunk, valós eszközök helyett egy mobiltelefont és egy azon futó Bluetooth terminált használtunk a parancsok megjelenítésére, valamint az ott begépelt manuális adatok fogadására az E-IoT eszközön. A HC-05 modul és a mobiltelefon párosítása után az BT terminál emulátor elindítása után már használható is a rendszer.

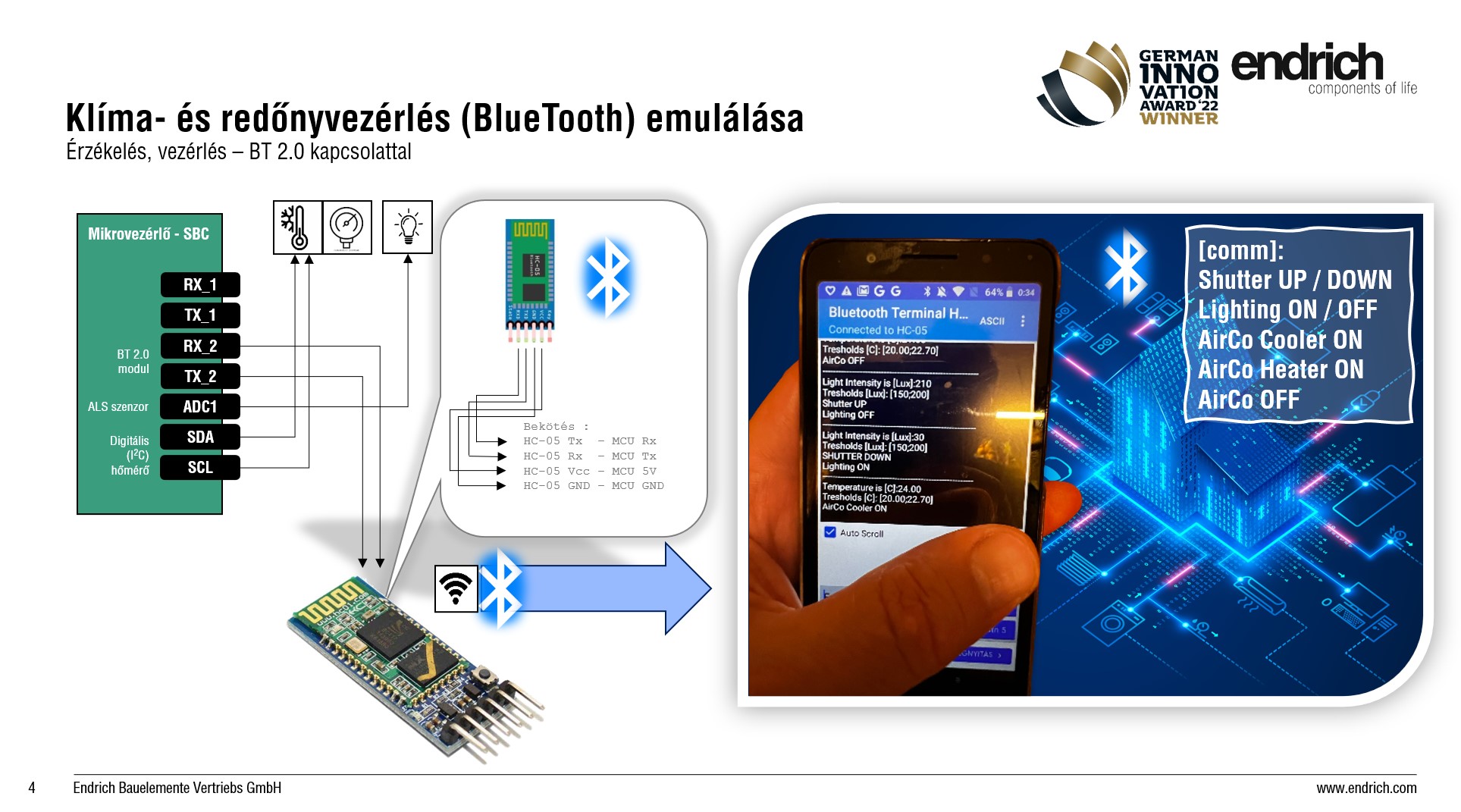

[5] Az okosotthon mintarendszer helyi Bluetooth alapú kommunikációja

Az alkotókról

A cikksorozat befejezésével engedje meg az olvasó, hogy bemutassam a rendszer megalkotóit és beszéljek feladataikról.

Kocsis Csaba fejlesztőmérnök, a hardver rendszerek tervezője és megalkotója

Veresegyházy Zsolt okl. villamosmérnök, a Webes háttérrendszerek, az ECDB, az ügyfélkiszolgáló rendszer, a Visualization Gateway és az API-k fejlesztője

Kiss Bence. BME VIK harmadéves hallgató, gyakornok, az MA510 és szenzor C++ könyvtár fejlesztő, az Android App és a Bluetooth vezérlés-emulátor program készítője

Dankó Tibor, a hardverek gyártója és rengeteg jó ötlet adója

Jómagam pedig a HW&SW rendszerek alapjainak kidolgozásáért felelek, valamint a beágyazott szoftverek (C/C++) területén, és az IoS alapú programozásban (Swift) tevékenykedem
