A GigaDevice 32 bites mikrovezérlői IoT alkalmazásokhoz – Ötödik rész: A GigaDevice GD32VF (RISC-V) kontroller alkalmazása egy magyar gyártású IoT egylapos miniszámítógépen

2021 6 11.

Összefoglalás :

A cikksorozat előző részeiben igyekeztünk átfogó képet adni a GigaDevice GD32™ ARM® Cortex® és RISC-V mikrokontrollerek használatá-ról. A platform népszerűsítésére az Endrich a budapesti fejlesztő-központjában 2020 és 2021 folyamán létrehozta a saját GD32VF alapú ipari egylapos számítógépét. Az IoT SBC lapcsalád a hozzá tartozó perifériákkal átveszi a korábban ismertetett GigaDevice kiértékelő panelek szerepét és további lehetőségeket ad a felhasználók számára lesősorban az IoT területén, hiszen az áramkör számos szenzort tartalmaz, és a befoglalt háromsávos (2G/NB-IoT/LTE-M) modem felruházza a GSM hálózaton történő adatkommunikáció lehetőségével is. A fejlesztés nyílt hardver és szoftver koncepción alapul, azaz bárki hozzáférhet a hardver kapcsoláshoz és a szoftver mintákhoz is a http://e-iot.info portálon. A cikksorozat jelenlegi részében ennek az eszköznek a lehetőségeit mutatjuk be.

---

A magazin hasábjain már korábban bemutatott Endrich-IoT bemutató rendszer, - mely tartalmaz minden olyan hardver-szoftver és szolgáltatás elemet, ami ezen a területen szükséges - azt a célt szolgálja, hogy a partnerek számára egységes, könnyen hozzáférhető és átlátható minta rendszert tegyen elérhetővé. A megoldások hardver és szoftver elemei szabadon hozzáférhetők, az Endrich IoT ökoszisztéma egyes szolgáltatásai, mint például az Endrich Cloud Database vagy az Endrich Visual Gateway szolgáltatás bizonyos feltételekkel a fejlesztőmérnökök számára ingyenesen rendelkezésre áll Írásunkban a 2020-as Ipar Napjai kiállítás nagydíjas hardver család „zászlóshajóját” a GigaDevice 32 bites RISC-V architektúrájú mikrokontroller köré épített egylapos IoT számítógépet és a hozzá tartozó perifériákat szeretnénk bemutatni. Manapság rengeteg miniszámítógép kapható kereskedelmi forgalomban, gondoljunk csak a népszerű Arduino, Raspberry Pi vagy ESP32 eszközökre, azonban az Endrich saját fejlesztésű SBC (Single Board Computer) megoldása az ipari kivitel (hőmérséklet tartomány) mellett számos extra funkciót is hordoz, mint például a környezeti paraméterek mérésére szolgáló szenzorok nyújtotta lehetőségek, és az integrált NB-IoT/LTE-M modem, ami IoT célú GSM kommunikációval egészíti ki az alapfunkciókat.

A teljes egészében magyar fejlesztésű E-IoT ökoszisztéma bemutatására a müncheni Electronica, a nürnbergi EmbeddedWorld és a magyarországi TechFerence és Ipar Napjai kiállításokon és a rendezvényekhez kapcsolódó konferenciákon került sor, az Endrich kiemelt témája volt az IOT Show és az Ipar Napjai 2020 kiállításokon is. Hogy gondoljunk a más mikrokontrolleres rendszereket előtérbe helyező mérnökökre is, az E-IoT hardvercsalád kiegészült olyan elemekkel is, ami nem csak az E-IoT SBC-vel működik együtt, hanem alkalmas más gyártók rendszereihez való illesztésre is. Ez a készlet külső mini szenzor áramköri lapkákból és egyéb perifériákból áll, melyek I2C, SPI vagy az Endrich által jegyzett, nagy távolság áthidalására képes EI2CTM interfészen keresztül kapcsolódnak az IoT SBC-hez vagy ilyen szabványos interfészekkel rendelkező egyéb rendszerekhez is. Ezek részletes bemutatására a következő bekezdésekben kerül sor.

Az Endrich moduláris IoT áramkör-család különböző szintű szolgáltatásai

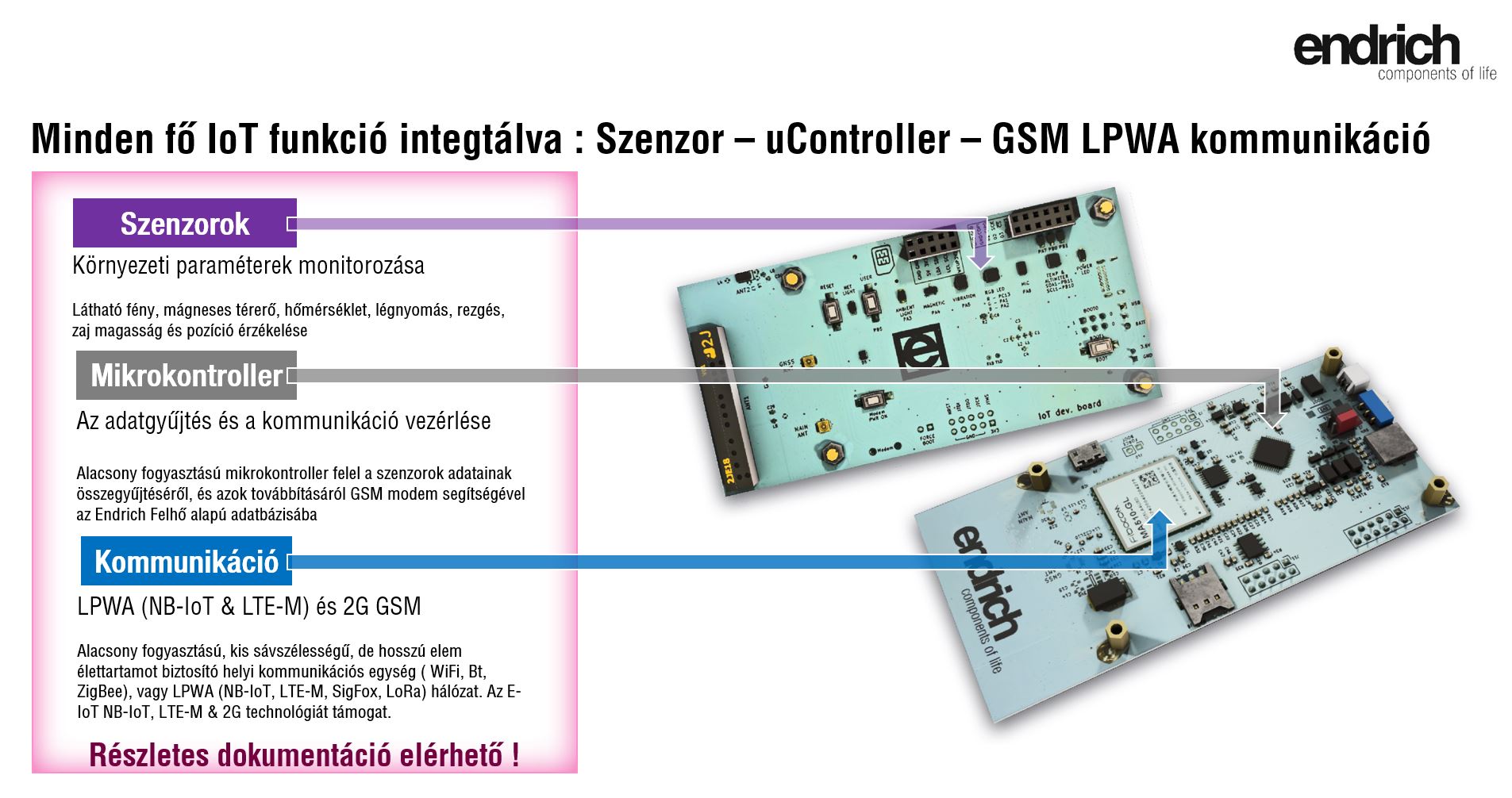

Az általános IoT eszközök három alapfeladatát, az érzékelést, az adatgyűjtés és az adattovábbítás vezérlését, valamint magát az adatkommunikációt az Endrich IoT kártya család modulárisan együttműködő elemei egyenként, vagy egymással kombinálva kínálják.

A „három az egyben” IoT kártyacsalád

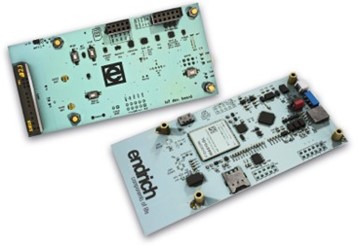

Természetesen a kínálat központi eleme a „zászlóshajó”, az IoT képességek teljes skáláját felvonultató független IoT csomópontként működtethető E-IoT SBC. Ez a kártya egy adatgyűjtő-továbbító és vezérlőkártya is egyben, mely tartalmazza a szenzorokat, az adatgyűjtés „karmesterét”, a mikrokontrollert, valamint a kommunikációs csatornát biztosító GSM modemet is. A GigaDevice RISC-V mikrovezérlője folyamatosan mintavételezi mind a fedélzeti szenzorokat, mind az egyes külső perifériák (szenzorkártyák) felől érkező adatokat is. Elkészíti az Endrich Cloud Database számára értelmezhető JSON datagrammot és automatikusan felveszi a kapcsolatot a szerverrel. Képes a keskenysávú IoT hálózaton, az LTE-M (CAT-M1) hálózaton, vagy ezek hiányában akár a GPRS (2G) hálózaton is kommunikálni.

Egy ebből a megoldásból iterált, de az MVM-Net 450 MHz-es hálózatán LTE-M szolgáltatást használatára alkalmas, a szintén a fenti érzékelőkkel ellátott alaplap mellett léteznek szintén GD32VF103 alapú Longan Nano ls LiliGo vezérlőpanellel ellátott változatok is, melyeken még egy mini SPI OLED kijelző is helyet kapott.

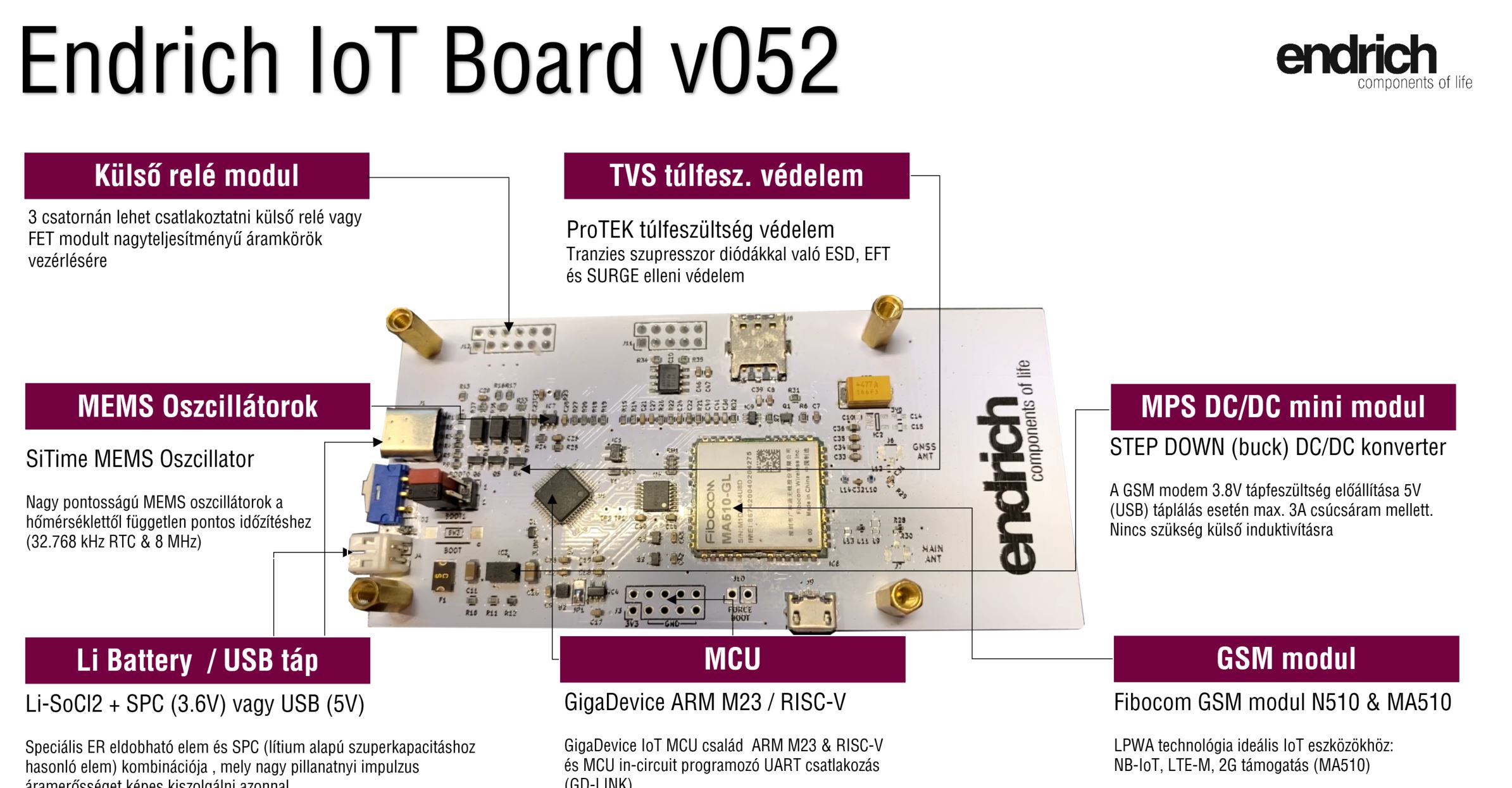

Az SBC rendelkezik 3 külső általános célú I/O porttal (GPIO) is, melyek 3.3V-os TTL szinttel vezérelhető relé modulok vagy más teljesítményfokozat illesztésével nagyobb feszültségű eszközök kapcsolására használhatók és a megfelelő védelemmel is el vannak látva. Így a szenzorok mérte adatok alapján közvetlen beavatkozásra is van lehetőség, mint például hőmérsékletemelkedés esetén nagyteljesítményű ventilátor indítása, sötétség leszálltakor világítás kapcsolása. Az áramköri lapon a GSM modem AT parancsvezérlésre használható UART bemenete egy mini USB csatlakozón keresztül ki van vezetve, így ez a kártya használható a Fibocom GSM próbapanel kiváltására is, ezen a porton keresztül PC-hez kapcsolva a GSM modem külön is működtethető. Hasonlóan a mikrokontroller „in-circuit” programozó UART bemenete is kivezetésre került, így egy külső GD-LINK eszköz használatával, vagy az USB-C csatlakozáson keresztül közvetlenül egy számítógéphez kapcsolva és a Windows/Linux által DFU eszközként felismerve a kezünkben van egy jól felszerelt GIGADEVICE RISK-V MCU próbapanel is.

A szenzor adatgyűjtő kártyák

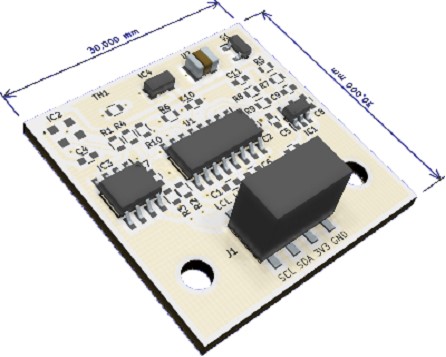

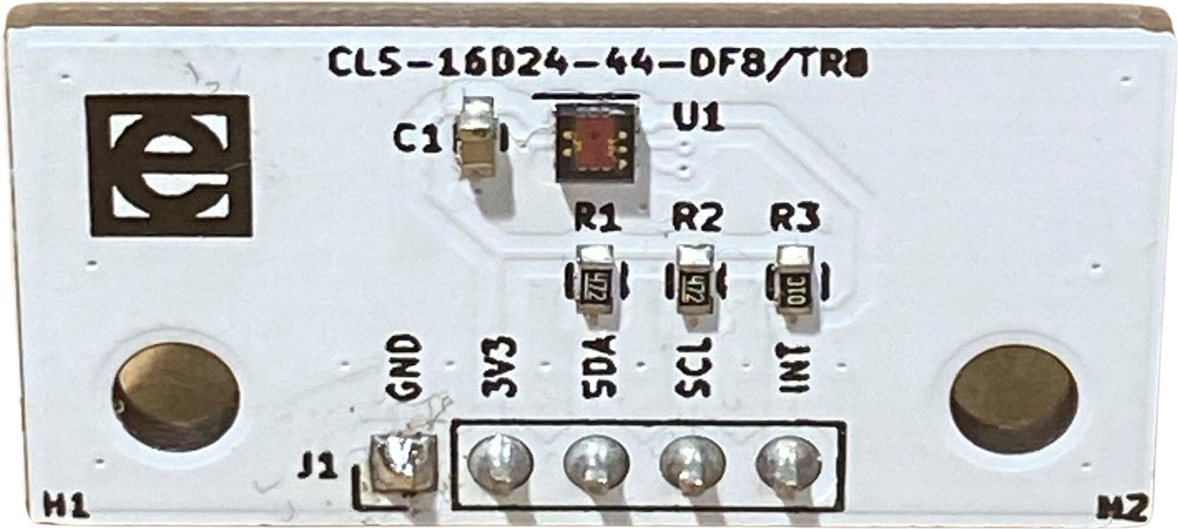

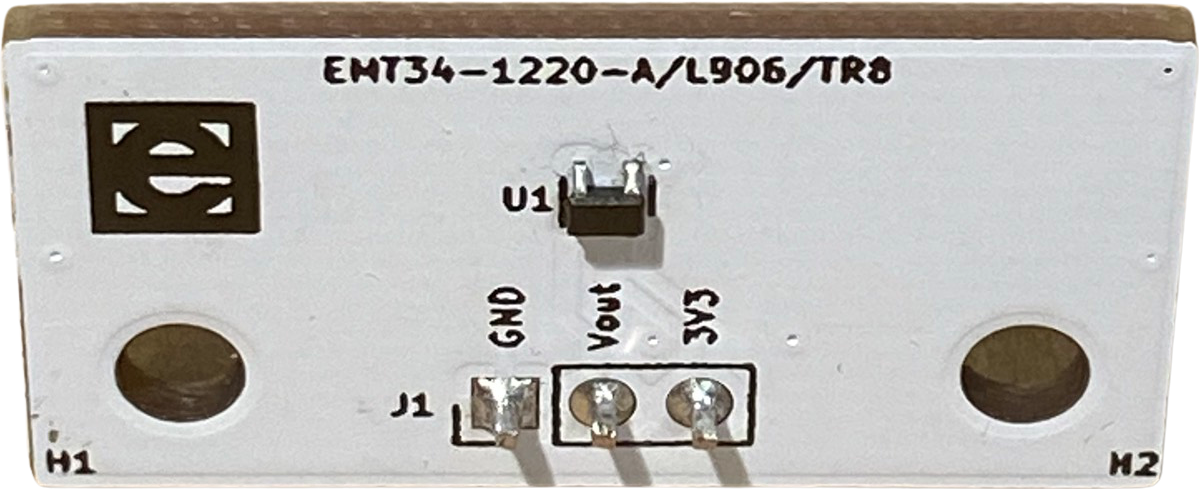

A legegyszerűbb építőelem a különböző szenzorokat felvonultató külső szenzor lap, mely valamilyen szabványos interfészen (I2C, SPI) kapcsolódik a felhasználó által preferált mikrokontrollerhez. Ezzel az eszközzel az Endrich saját szenzor kínálatát igyekszik támogatni. Tetszőleges egylapos számítógéphez (Arduino, Raspberry Pi, ESP32, ARM, RISC-V stb.) illeszthető, de az erre kidolgozott speciális interfészen keresztül az Endrich IoT család magasabb szinten integrált tagjaihoz is kapcsolható.

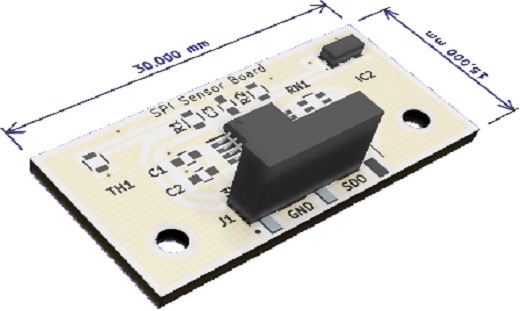

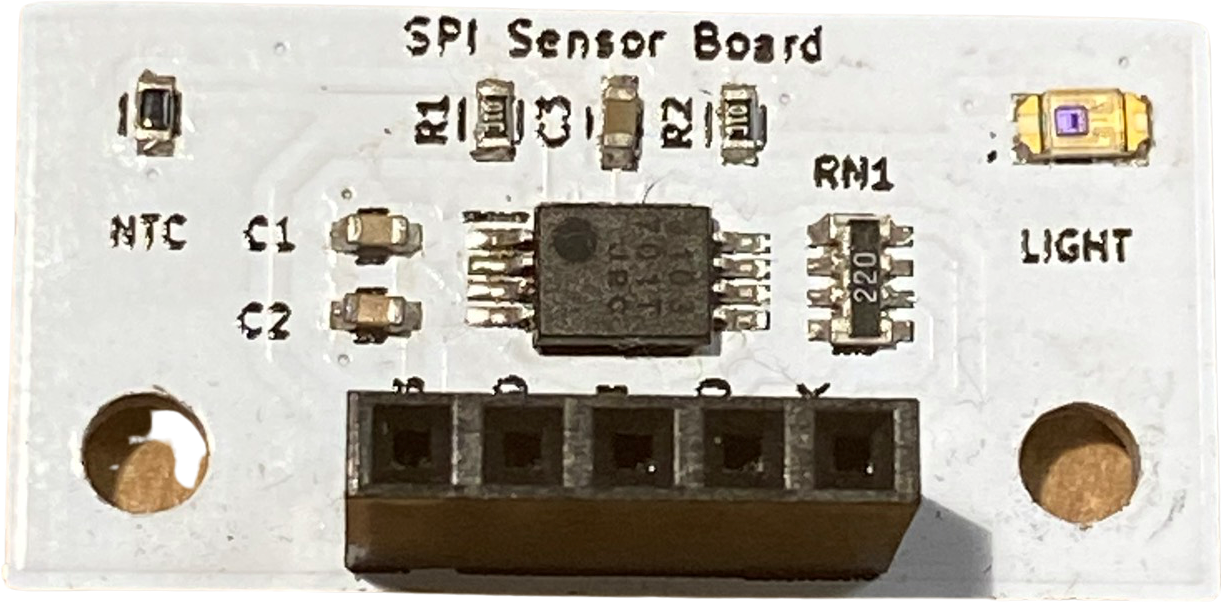

Az így létrejött külső szenzorkártya koncepció elemei I2C vagy SPI interfészen keresztül kapcsolódnak a fő IoT vezérlő áramkörhöz. Természetesen ugyanazok a szenzorok kaptak helyet ezeken a kis kártyákon is, mint a „nagytestvéreken”, de sem mikrovezérlőt, sem kommunikációs eszközt nem tartalmaznak, egészen olcsó néhány dolláros értéket képviselnek.

Minden szenzorkártya csatlakoztatható az Endrich IoT alapkártyákhoz is, ekkor SPI, hagyományos I2C vagy nagy távolságú speciális I2C interfész közül választhat a mérnök. Az utóbbi EI2CTM porton keresztül akár 50 méter áthidalására is lehetőség van, a kapcsolás az IoT lapon lévő I2C szenzoroktól való különválasztás érdekében a mikrokontroller egy másik I2C buszát használja. Így lehetőség nyílik nemcsak az eszköz közvetlen közelében, de attól viszonylag nagy távolságban is környezeti paramétereket mérni. Az Endrich koncepciója szerint a mikrokontroller és kommunikációs kártya változatlanul tartása mellett egyedi igényekre alakított, választható érzékelőkkel szerelt szenzor adatgyűjtő kártyák rendelésére is lehetőség van, számos változat szerepel a már kialakításra került alapkínálatban, úgy, mint színérzékelő, nyomásérzékelő, 8X8 pixeles hőkamera (GridEye) vagy levegőminőség érzékelő.

Az IoT hardvercsalád érzékelő elemei

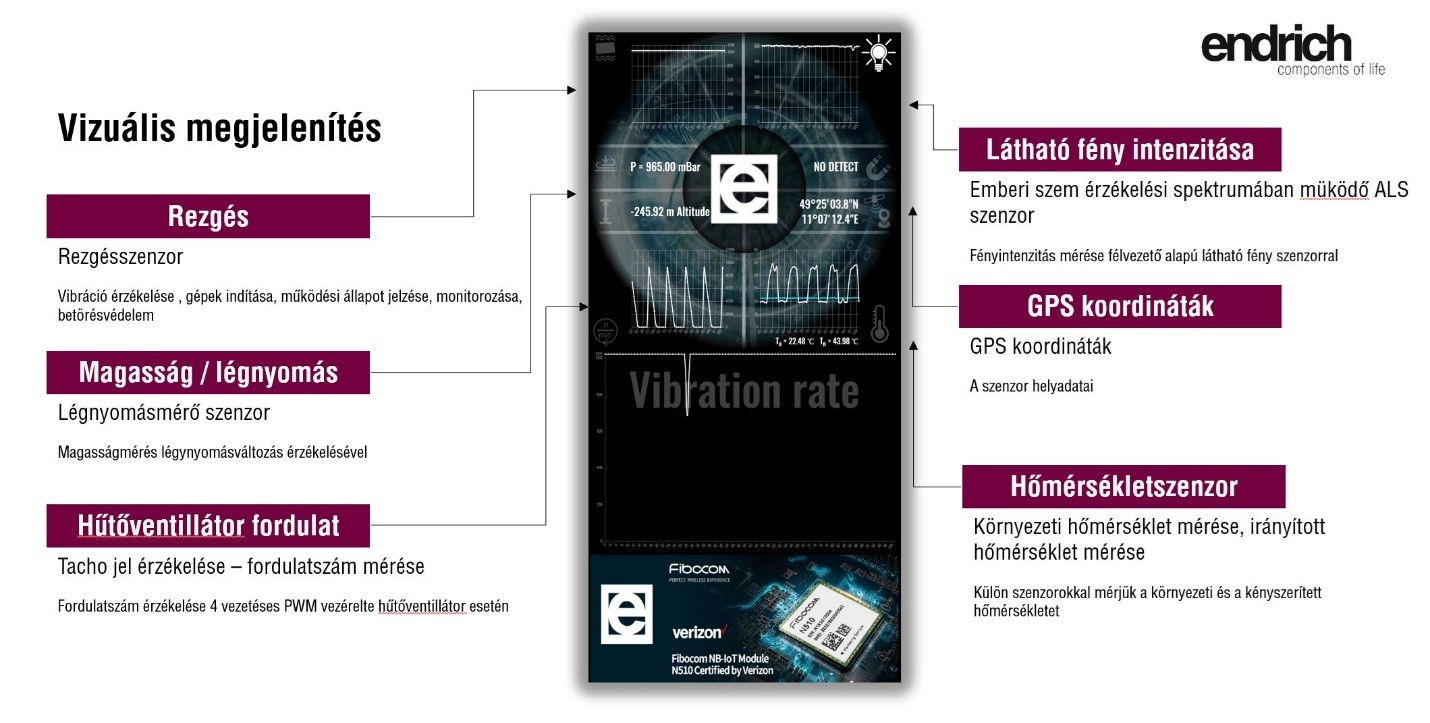

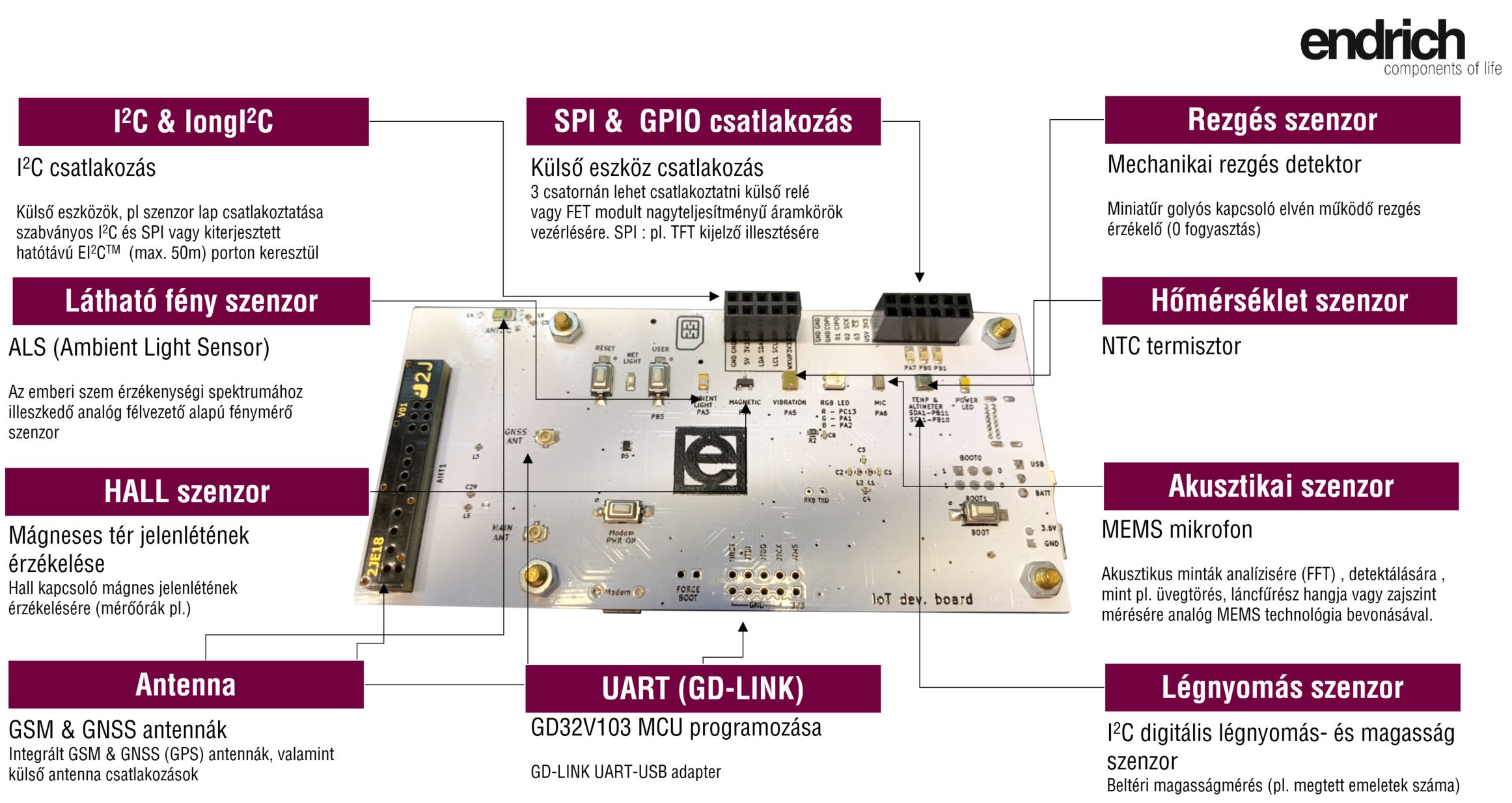

Ami az érzékelni kívánt fizikai jellemzőket illeti, igyekeztünk alapértelmezésben általános megoldásokat kínálni. Az ezekre a feladatokra szánt szenzorok mind helyet kaptak a család összes elemén, de természetesen vevői igények szerinti egyedi kivitelezésre is van lehetőség. A Micronas Hall-szenzora mágneses tér jelenlétének érzékelésre teszi alkalmassá áramkörünket, mely alapelvárás például okos fogyasztásmérők területén, az Everlight ALS szenzora látható fény érzékelésére való, minden intelligens világításkapcsoló vezérlése ezzel a szenzorral oldható meg, de kiválóan alkalmazható például készülékburkolat megbontásának érzékelésére, kamionok raktérajtajának nyitásérzékelésére is. A Tateyama és a Semitec NTC termisztorai hőmérsékletmérésre és monitorozásra, a SENSOLUTE rezgés-szenzora pedig mozgatás, behatolás vagy gépcsoport indulásának érzékelésére teszi alkalmassá az IoT eszközt. Egy a lapra integrált I2C digitális szenzor a légnyomás nagypontosságú mérésével beltéren is használható, ~deciméteres felbontású magasságmérést tesz lehetővé (például lépcsők mászásának követése), míg maga a kommunikációs eszköz, az MA510 LPWA modem felruházza az áramkört a globális helymeghatározás képességével is. Legújabb fejlesztésként helyet kapott a felvonultatott „szenzor-arzenálban” a BSE MEMS alapú nagyérzékenységű mikrofonja is, melyre folyamatban van olyan beágyazott FFT mintaszoftverek kidolgozása, mellyel előre rögzített hangmintákkal való összevetés útján felismerhetők olyan jelenségek, mint például üvegtörés (betörésvédelem), láncfűrész hang (erdőgazdálkodás), de realizálható háttérzajszint mérése, tapskapcsoló és egyéb olyan fizikai jellemző mérése, melyre célszenzor nem elérhető vagy esetleg túl drága lenne.

További perifériák és egyedi IOT kártya változatok

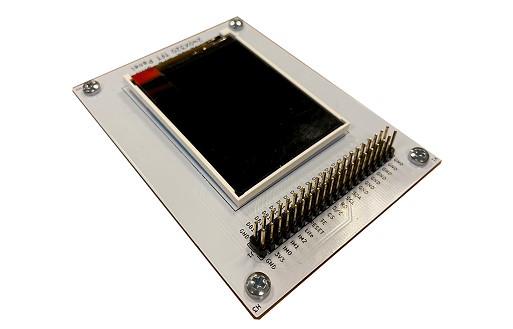

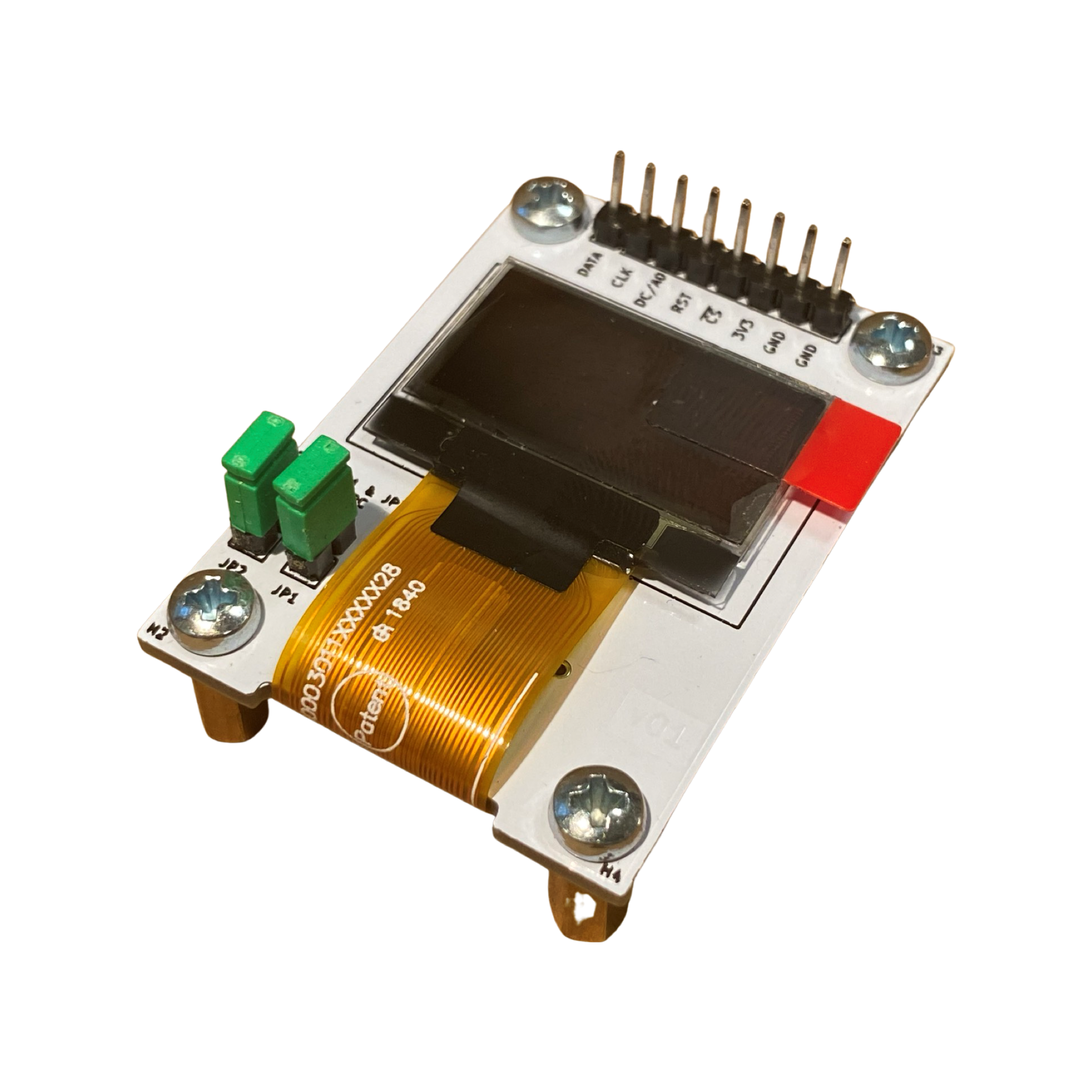

Kiegészítő elemként elkészült két SPI/I2C szabványos porton keresztül az IoT SBC panelhez illeszthető mini kijelző panel, az egyik egy 0.96” méretű, 128X64 pixeles felbontású pmOLED, a másik egy 2,4” méretű, 240X320 pixel felbontású TFT panellel szerelve.

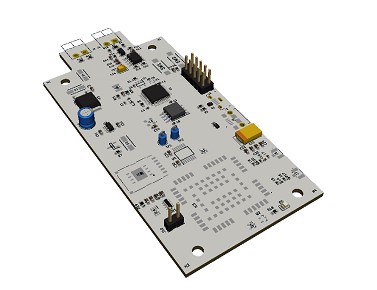

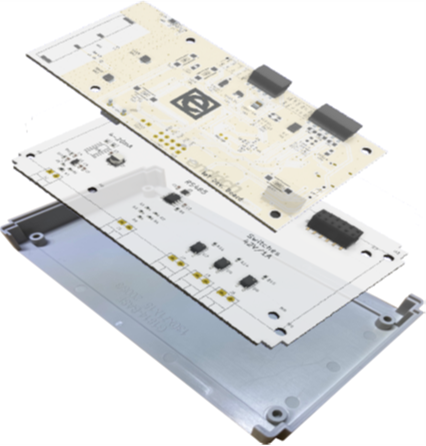

Az olyan speciális ipari szenzorokhoz illesztésére, mint a 4-20mA áramhurok, vagy RS485 soros interfésszel ellátott érzékelők két megoldást dolgoztunk ki. Az egyik egy dedikált ipari IoT illesztő, mely szenzorok helyett csak a fenti ipari az interfészeket, mikrovezérlőt és GSM modemet tartalmaz, míg a másik koncepció egy az Endrich IoT SBC fogadáséra alkalmas passzív alaplap. Ez utóbbi lapon helyet kapott egy teljesítményelektronikai fokozat, amin keresztül az IoT borad GPIO lábain érkező vezérlőjellel nagyobb teljesítményű eszközök kapcsolására van lehetőség (max 42V/1A). Ez utóbbi megoldás lehetővé teszi a kisszámítógép szabványos dobozba helyezését is.

Minden egyes kártya egyedi azonosítóval van ellátva (modem IMEI szám) és adataikat a termékfejlesztés fázisára ingyenesen hozzáférhető Endrich Cloud Database szolgáltatás fogadja és tárolja, melyből a szenzorok adataihoz tartozó grafikus megjelenítést egy QR kódon keresztül az Interneten elérhető saját grafikus kijelző szolgáltatás biztosítja. Ezen az egyszerű felületen a szenzorok szolgáltatta utolsó 100 adat grafikus ábrázolására és gyors áttekintésére van lehetőség. Az applikációban a GPS adatokra kattintva a Google Maps szolgáltatásban betöltődik a szenzorkártya pillanatnyi helye is. A koncepció kiterjesztéséhez az Endrich Európa szerte a magyarországi számítástechnikai partnerén, az eNet Kft-n keresztül igyekszik egyedi megoldást kínálni egy vezérlőtermi szoftver kialakításával, ahol a szenzor adatok azok fizikai elhelyezkedését grafikusan ábrázolva az értékek a mérés helyén jelennek meg, és a beavatkozó szervek is feltüntetésre kerülnek.

 

Az IoT hardvercsalád részletes ismertetése

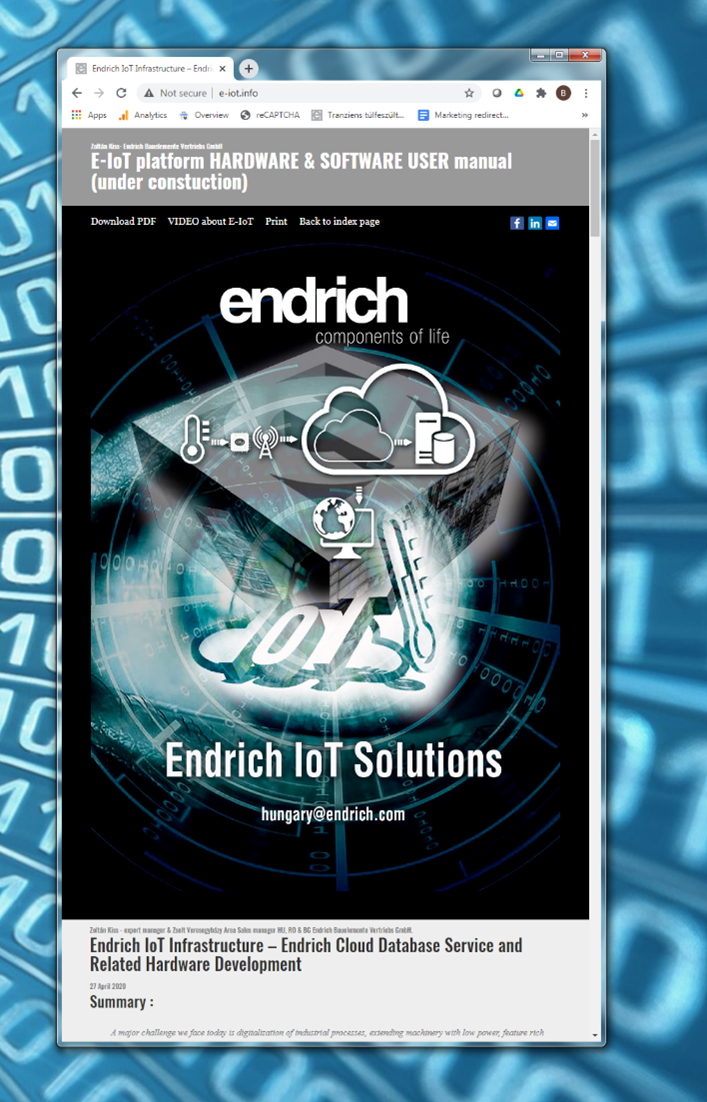

Mivel az Endrich GmbH elsősorban alkatrészdisztribútor, a hangsúlyt az IoT területén használatos komponensek, szenzorok, mikrokontrollerek, passzív alkatrészek, tápegység integrált áramkörök, kommunikációs modulok, antennák és lítium elemek értékesítésére kívánja helyezni. Ezért az ismertetett számítógép, bár megvásárolható és használható végtermékként is, elsősorban demonstrációs céllal, kiértékelő készletként került forgalomba. Ahhoz, hogy bárki megértse az IoT eszközök működését közzétettük a teljes hardver leírást, az alkalmazott technológiák részletes bemutatásával és a beágyazott szoftver fejlesztéséhez is segítséget nyújtunk egy komplett telepítési útmutatóval és sok mintakóddal. A leírás mind könyv formátumban, mint a témához létrehozott http://e-iot.info portálon (egyelőre angol nyelven) hozzáférhető elsősorban a regisztrált IoT fejlesztő partnereink számára.

A cikksorozat következő részében az E-IoT SBC-re írt néhány mintaszoftver kerül bemutatásra, részletesen tárgyaljuk az egyes szenzorok adatainak feldolgozását, azok felhőbe juttatását GSM alapú keskenysávú kommunikáció segítségével.

---
