Passzív mátrix OLED kijelzők

2012 április 13.

Összefoglalás :

A szerves alapú fénykibocsátó diódákból álló OLED kijelzők (Organic Light Emitting Diodes) egyre nagyobb hangsúlyt kapnak a modern display technológiában, mivel rendkívül éles képeket képesek megjeleníteni gyors válaszidő és széles látószög mellett. Manapság ezek az eszközök tekinthetők a jövő képernyőinek. A tervezőmérnökök egy része azonban még most is fél az esetleges magas költségektől. Jelen írásunkban a hagyományos kijelzőkkel történő összehasonlítás és a technológia áttekintése mellett szeretnénk megmutatni, hogy az OLED kijezők között is megtalálhatók az adott feladathoz tökéletesen megfelelő, költséghatékony változatok.


Az OLED működése

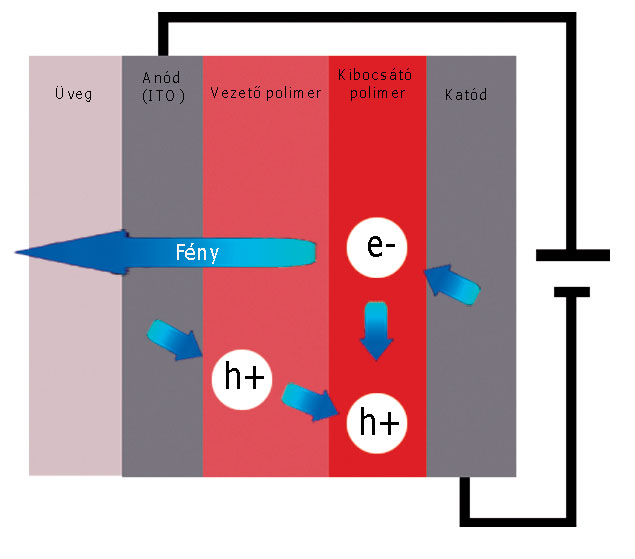

Az OLED elnevezés az Organic Light Emitting Diode kifejezés rövidítése, jelentése szerves alapú világító dióda, melynek fénykibocsátó rétege két elektróda által közbezárt szerves vegyület, ami külső feszültség hatására látható tartományba eső hullámhosszú sugárzást, fényt bocsát ki. Működése a hagyományos LED-hez nagyon hasonlít, a gerjesztő áram hatására az elektronok az atomon belül magasabb energiszintre kerülnek, majd rekombináció hatására ismét alacsony szintre esve sugárzás keletkezik, melynek hullámhossza a vegyület összetételétől függ, de a látható tartományba esik, így az emberi szem fényként érzékeli. A tipikus OLED cella lyuk és elektron közvetítő polimer réteggel (HTL/ETL – hole/electron transport layer), és kibocsátó szerves polimer réteggel (EML – emitting material layer) rendelkezik, melyet az anód és katód fog közre. Az ezekre az elektródákra kapcsolt feszültség hatására a katódról elektronok, az anódról lyukak injektálódnak a vezető polimeren keresztül a kibocsátó rétegbe, ahol az elektron-lyuk párok rekombinációja során az atomon belül az elektronok alacsonyabb energiaszintű pályára kerülnek és a vegyület látható fényt emittál. Különféle anyagkombinációkkal a sugárzás hullámhossza változtatható, így a fény színe beállítható. Vörös, kék és zöld fényt kibocsátó vegyületekkel RGB pixelek hozhatók létre, de léteznek olyan megoldások is, ahol fehér fény emitter vegyületekkel és színszűrők alkalmazásával operálnak a gyártók.

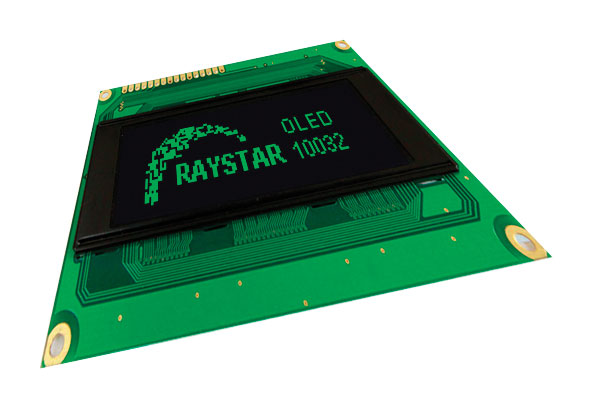

OLED típusok

Az OLED különböző fajtái nevüket az alkalmazott vezérlési, meghajtási módozatok után kapták. A passzív mátrix OLED (továbbiakban pmOLED) egyszerű vezérlése során az elektronika a sorokat szekvenciálisan kezeli, a pixelek rövid bekapcsolás után a következő frissítési ciklusig inaktiválódnak. Az emberi szem a tehetetlensége folytán nem képes ezt a változást érzékelni, ha a frissítés frekvenciája elég nagy, a ki és bekapcsolt állapot idejének arányában átlagolja az érzékelt fényerősséget, emiatt halványabbnak látjuk a pixelt, mintha folyamatosan világítana. Ezt a hatást a meghajtó feszültség arányos növelésével lehet kompenzálni, minél nagyobb az eltelt idő a két frissítés között, azaz minél több sorból és soronként minél több képpontból áll a kijelző, annál nagyobb feszültség szükséges a működtetéséhez.

Ez adja a pmOLED mechanikai mérletkorlátját és ez okozza az aktív mátrix OLEDhez képest gyengébb kontraszt és válaszidő értékeket, melyek azonban a hagyományos folyadékkristályos panelekhez képest még mindig kiválóak, ahogyan azt később látni fogjuk. A pmOLED címzési sajátosságaiból fakad az áthallás problematikája is, a gyors sorváltásból adódóan véletlenül a kikapcsolt állapotú pixelek is aktiválódhatnak, ami elmosódott megjelenítést eredményez.Az aktív mátrix OLED (továbbiakban amOLED) képpontja egy vékony film tranzisztorból (TFT) és tároló kapacitásból álló kapcsolóelemet tartalmaz, mely a kiválasztott pixelt folyamatosan aktívált állapotban tartja, ezzel kiköszöböli a multiplexelés okozta korlátokat, így az amOLED esetében nincs fizikai méretkorlát, nincs felbontásbeli korlátozás, nincs áthallás, nincs szükség nagy feszültségre a villogásból eredő fényerőveszteség kompenzálására, így kisebb a fogyasztás is. Míg a pmOLED esetén az alkalmazott nagy feszültség miatt élettartam problémák lépnek fel, az amOLED esetében csak a komplikáltabb felépítésből eredő viszonylag drága előállítási költség a probléma. Ha a kis méret elfogadható, akkor a pmOLED olcsósága és kiváló optikai jellemzői miatt megfelelő választás lehet a tradícionális LCD kijelzők kiváltására.

Az OLED összehasonlítása tradícionális LCD és VFD kijelzőkkel

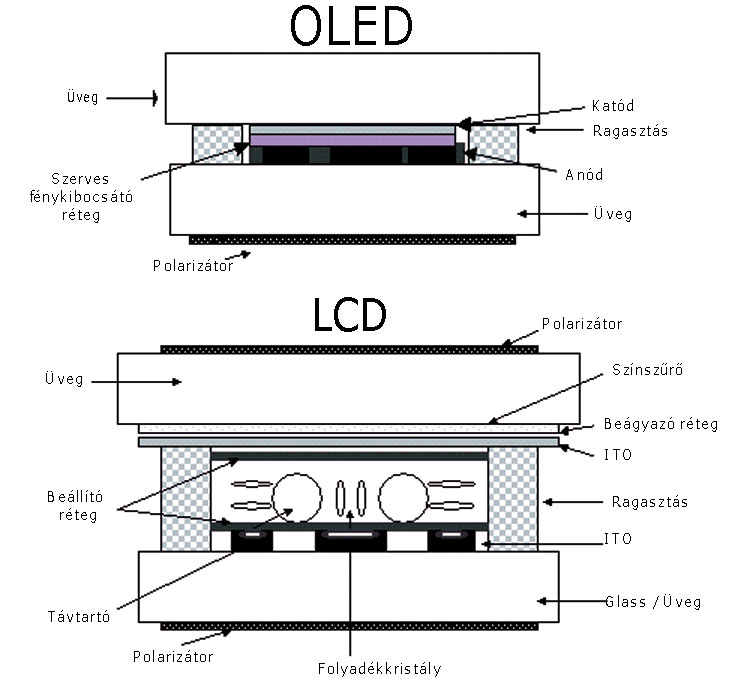

Az OLED, az LCD és a VFD (Vacuum Fluorescent Display) kijelzők más és más tulajdonságokkal rendelkeznek. Az egyik legfontosabb mechanikai jellemzőjük a vastagság és fontos a kijelző aktív felületének nagysága a külső mérethez képest. Az OLED szerkezete lehetővé teszi, hogy a kijelző aktív része egészen a hordozó üvegfelület széléig nyúljon. Mivel az eszköz aktív megjelenítésre alkalmas, nincs szükség a hagyományos LCD esetén alkalmazott háttérvilágításra, ami lehetővé teszi a vékony kialakítást. A VFD esetén mechanikai alkatrészekre van szükség a kijelző szélein, valamint vastag, jól szigetelt üvegre a vákum megtartására, ami vastaggá teszi a modult. Mechanikailag tehát az OLED jelentős előnyökkel rendelkezik, vékony és könnyű.Az optikai jellemzőket tekintve is számos pozitív tulajdonséga van, sokkal magasabb felbontással, gyors válaszidővel rendelkezik, látószöge nagyobb és kontrasztja nagyságrendekkel kedvezőbb, mint az LCD és VFD eszközöké. Az OLED technológia kis fogyasztása okán környezetkímélőbb kijelzési megoldásokat tesz lehetővé. Az LCD, mivel passzív eszköz, működéséhez a legtöbb esetben háttérvilágításra van szükség, és emiatt fogyasztása nagyobb, kivételt képeznek ez alól a reflektív tipusok, ahol viszont a kontraszt és a látószög jellemzők kedvezőtlenebbek. Az OLED-ben alkalmazott szerves fénykibocsátó vegyületek színszűrők alkalmazása nélkül képesek természetes színek létrehozására és a háttérvilágítás szükségtelensége miatt ez a kijelzőtipus alkalmas a fekete szín hibátlan megjelenítésére is. A kontraszt még rossz külső fényviszonyok (pl sötét helyiség) mellett is kiváló a saját fénykibocsátásnak köszönhetően. A hagyományos folyadékkristályos kijelzők képalkotási mechanizmusára jellemző, hogy a kristálymolekulák vagy átengedik vagy blokkolják a visszaverődő, vagy háttérvilágítás keltette fényt, emiatt a válaszidejük sokkal magasabb, mint a fénykibocsátó OLED eszközöké, ami az élesebb, kevésbé szellemképes megjelenítést biztosítja – főleg mozgóképes megjelenítéskor - ez utóbbi esetben. Az OLED gyártástechnológiája lehetővé teszi a szimpla polarizátor réteg alkalmazását, ezáltal még Polaroid szemüvegben is jól látható a kép. A fent tárgyalt jellemzőkre vonatkozó számszerű összehasonlítást egy RayStar pmOLED-re az alábbi táblázat mutatja be.

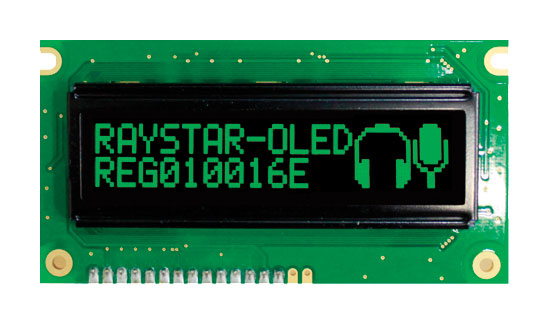

Karakter COB 16*02 OLED LCD VFD

Látószög H:175 V:175 H:60 V:60 H:160 V:160
Kontraszt 2000:1 10:1 1000:1
Élettartam 20-100k óra 30k~50k óra 30k óra
Vastagság 6.90 mm 9.70 mm 14.40 mm
Olvashatóság napfényben Opcionális Nem Nem
Felbontás 0.02*0.02 mm 0.05*0.05 mm 0.02~0.05*0.02~0.05 mm
Hőmérséklet tartomány -40°C ~ +80°C -20°C ~ +70°C -40°C ~ +80°C
Fogyasztás @100% bekapcsolva 200 mW 500 mW 680 mW
Tömeg 22g 30g 35~130g
Válaszidő +25°C : 10μ Sec. -20°C : 10μ Sec. +25°C : 0.25 Sec. -20°C : 4 Sec. +25°C : 10μ Sec. -20°C : 10μ Sec.
Feszültség 3~5V 3V or 5V 35V
Karakterkészlet 4 féle 1 féle 1-2 féle

Az OLED alkalmazhatósága

Ahogy az előzőkben írtakból látható, az OLED technológia számos előnnyel rendelkezik a hagyományos LCD megoldásokkal szemben. A teljesség érdekében azonban meg kell említeni, hogy az előállítási költségek – elsősorban amOLED esetén- igen magasak. Ezért, ha az említett méretkorlát nem okoz problémát, a pmOLED lehet a jó megoldás. A legnagyobb technikai probléma a szerves vegyületekre jellemző korlátozott élettartam kérdése, elsősorban a kék OLED kijelzők esetén, de az anyagtechnológusok és az OLED gyártók folyamatos törekvései hatására a hagyományos LCD és OLED élettartama mára közelít egymáshoz. A gyártás során megoldandó gondot jelent továbbá az érzékenység a tartós UV sugárzásra, és a nedvességre, mely tönkreteheti a szerves anyagot. Előbbit egy - az üvegre felvitt - átlátszó műanyag UV szűrő, utóbbit gondos tömítési technológia alkalmazásával küszöbölik ki a gyártók. Az OLED technológia használata sok esetben elkerülhetetlen, olyan eszközökben, mint mobil telefonok, hordozható média lejátszók, fényképezőgépek, autórádiók, - ahol fontosak a kimagasló optikai jellemzők, a napfényben és rossz látási körülmények közti láthatóság és a kis fogyasztás, valamint az időszakos használat miatt az élettartam kérdése kevésbé kritikus - ezek a kijelzők a legjobb alternatívák.


| Megosztás a Facebookon | Megosztás a LinkedIn-en |

Hivatkozások

A cikk megjelent az alábbi helyeken:

# Média Link
1 Elektronet 2012/3 Elektronet : elektronikai informatikai szakfolyóirat, 2012. (21. évf.) 3. sz. 21-22. old.
2 Elektronet online Passzív mátrix OLED kijelzők
3 English version Passive Matrix OLED displays
